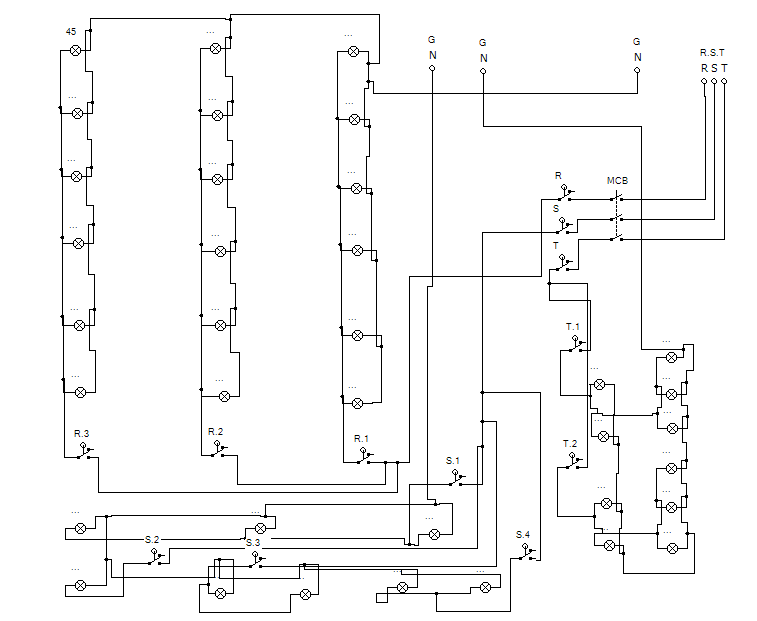

1. Gambar Skema Instalasi Denah GOR
2. Wearing dan pengaplikasian simulasi instalasi GOR
- Sebelum MCB di On semua lampu dalam keadaan Off
- Setelah MCB ON Saklar R sebagai Pengatur Cahaya lapangan dinyalakan, Maka Setiap Saklar R akan Dapat menyalakan masing masing baris lampu yang sudah di seri.
- Selanjutnya Saklar S yang juga tersambung dengan MCB dapat menyalakan Masing-masing saklar Pada rangkaian ruangan pada bagian bawah, yang terdapat ruangan musholla,kantin, dll
- Selanjutnya Saklar T yang juga tersambung dengan MCB dapat Menyalakan Lampu Pada ruangan yang ada disebelah kanan Gambar, termasuk runagn Kamar mandi laki-laki dan perempuan dan Gudang.
- Selanjutnya, Bila keadaan Lampu dari Saklar R S T dinyalakan semua.
Wearing Di Atas Menggunakan Software Visio Dan E-KTS
